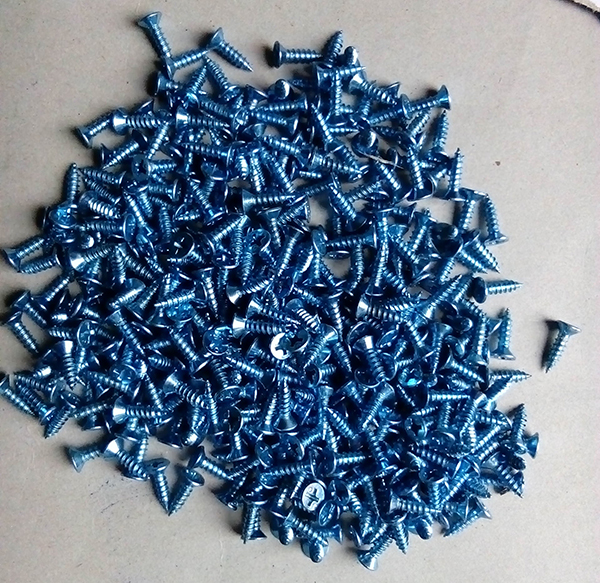

本产品,用于镀锌件的增蓝加工.特别是紧固件。
一、产 品 特 点：
1． 与钝化膜结合力好，抗蚀性强；
2． 浓度高，使用寿命长，成本低；操作快捷，简便
3． 适宜用于小五金零件，标准件。增蓝剂不会对盐雾试验有任何影响，长时间不会变色。 操作快捷，简便。
二、工 艺 条 件 控 制
增 蓝 剂 20-70ml/L
温 度 70℃-90℃
操 作 时 间 5-10秒
三、参考工艺：
1. 工艺流程：
镀锌→水洗→出光→水洗→蓝白钝化→充分水洗→浸加蓝剂(60-100℃)→甩干
四、 常 见 故 障 及 解 决 方 法
(2)色 泽 太 浅
1.增蓝槽处理不当
2.增蓝槽浓度太低或轻度玷污
3.增蓝时间短，或温度不符合工艺要求
4. 增蓝槽老化
5.补充增蓝剂或.重配
（3）蓝色不均，发花
1.增蓝前工件表面被玷污
2.增蓝槽过浓
3.增蓝槽温度不均或太低
4. 增蓝槽老化
3. 搅拌或加温
表面色彩呈块状脱落 钝化处理和增蓝处理后，干燥过度 纠正
注意
1、 关于浓度：需淡色要少加增蓝剂；需深色则反之。浓度大能增加增蓝速度和蓝度的深度，但过浓反而会出现浮色、发花等弊病。
2、 关于温度：温度低时，浓度要高；温度高时，能加快增蓝速度
3、 关于时间：当增色开始的瞬时，上色快与时间同时增长。在继续进行时，随时间的增长，增色速度减慢。到一定深度时，时间增加。色度不再增加，也即到了染色终点，应停止增色取出。
